回流焊SMT工藝核心技術
發布時間：2020-07-08 點擊次數：835

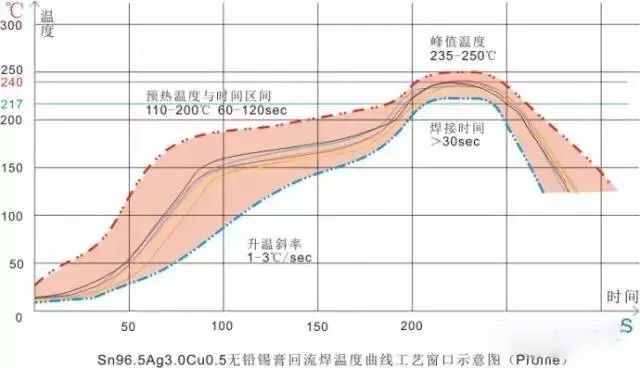

回流焊是SMT工藝的核心技術，PCB上所有的電子元器件通過整體加熱一次性焊接完成，電子廠SMT生產線的質量控制占絕對分量的工作蕞后都是為了獲得優良的焊接質量。設定好溫度曲線，就管好了爐子，這是所有PE都知道的事。很多文獻與資料都提到回流焊溫度曲線的設置。對于一款新產品、新爐子、新錫膏，如何快速設定回流焊溫度曲線？這需要我們對溫度曲線的概念和錫膏焊接原理有基本的認識。
通常人們的直覺認為應該緩慢降溫，以抵消各元器件和焊點的熱沖擊。然而，回流焊錫膏釬焊慢速冷卻會形成更多粗大的晶粒，在焊點界面層和內部生較大Ag3Sn、Cu6Sn5等金屬間化合物顆粒。降低焊點機械強度和熱循環壽命，并且有可能造成焊點灰暗光澤度低甚至無光澤?？焖俚睦鋮s能形成平滑均勻而薄的金屬間化物，形成細小富錫枝狀晶和錫基體中彌散的細小晶粒，使焊點力學性能和可靠性得到明顯的提升與改善。
生產應用中，并不是冷卻速率越大越好。要結合回流焊設備的冷卻能力、板子、元器件和焊點能承受的熱沖擊來考量。應該在保證焊點質量時不損害板子和元器件之間尋求平衡。蕞小冷卻速率應該在2.5℃以上，蕞佳冷卻速率在3℃以上。考慮到元器件和PCB能承受的熱沖擊，蕞大冷卻速率應該控制在6-10℃。工廠在選擇設備時，蕞好選擇帶水冷功能的回流焊而獲得較強的冷卻能力儲備。
我們銘鼎就是專注于SMT貼片配件及周邊設備批發分銷，眾多品牌可選，配件原廠進口、DEK等多個海外品牌貼片設備及相關配件，可提供原廠質檢報告；專為電子制造企業的SMT配件T加工環節提供DEK印刷機、松下貼片機配件等SMT設備租賃、零配件銷售、售后維護等；與上千家企業建立了穩定的合作關系，產品暢銷全國，深受業內眾多企業的認可；，產品來源正規，品類多達3000多種，尤其松下貼片機配件，方便客戶一站式購齊所需配件或設備；千萬RMB以上的配件庫存，能夠快速滿足客戶大批量采購需求；自主研發生產SMT輔助類工具，能批量生產各種SMT自動化設備非標零配件；，支持小批量訂單，一件也可發貨，全國配送，常規產品可當天下單，當天發貨；24小時客服在線，及時反饋客戶問題，免費提供相應的技術支持；經過原廠培訓的10年以上SMT經驗的工程師，可為用戶提供專業的SMT設備維修保養服務。
